真空ポンプ・コンプレッサー　LSシリーズ

特徴

真空ポンプ・コンプレッサー　LSシリーズは、オイルフリーでクリーンな排気を実現した機器組込用のピストン式真空ポンプ、コンプレッサーです。
小型でシンプルな構造、基本性能が高くコストパフォーマンスに優れており、産業機械、医療器、分析器、半導体機械、食品機械、理化学機器、包装機械など幅広い用途に対応します。
豊富な種類から、用途に適した真空ポンプ、コンプレッサーをお選び頂けます。

≪真空ポンプ・コンプレッサー　LSシリーズ≫
・高耐久性、低振動、低騒音
・コンパクト設計
・機器組込用
・RoHS2指令、アメリカUL規格、ヨーロッパCE規格取得済
・低価格
・国内メーカー多数納入実績あり
・充実のアフターサービス

規格

真空ポンプ

型式	排気量 L/min	真空到達度		消費電力	電圧	接続口径	騒音値	使用温度	重量	仕様書PDF
型式	50/60hz	mm-Hg	kPa	W	（Φ1 4p）	接続口径	db	℃	kg	仕様書PDF
LS-40	47/55	-680	-90.60	250	100V or 200V	Rc1/4	56	7～40℃	6.8	100V
LS-90	81/90	-700	-93.30	300	100V or 200V	Rc1/4	56	7～40℃	8.35	100V
LS-90H	58/66	-740	-98.60	300	100V or 200V	Rc1/4	56	7～40℃	8.35	100V
LS-120	106/120	-700	-93.30	380	100V or 200V	Rc1/4	56	7～40℃	8.4	100V/200V
LS-120H	70/77	-740	-98.60	360	100V or 200V	Rc1/4	56	7～40℃	8.4	—
LS-180	150/180	-700	-93.30	480	100V or 200V	Rc3/4	59	7～40℃	11.5	—
LS-200	165/195	-700	-93.30	580	100V or 200V	Rc3/4	59	7～40℃	11.5	—

コンプレッサー

型式	排気量 L/min	常用圧力	最高圧力	消費電力	電圧	接続口径	騒音値	使用温度	重量	仕様書PDF
型式	50/60hz	MPa	MPa	W	（Φ1 4p）	接続口径	db	℃	kg	仕様書PDF
LS-40C	43/51	0.35	0.7	300	100V or 200V	Rc1/4	62	7～40℃	6.8	100V
LS-90C	66/75	0.35	0.7	350	100V or 200V	Rc1/4	62	7～40℃	8.35	100V
LS-120C	86/100	0.35	0.7	420	100V or 200V	Rc1/4	62	7～40℃	8.4	—
LS-180C	125/150	0.35	0.7	650	100V or 200V	Rc3/4	67	7～40℃	11.5	—
LS-200C	145/170	0.35	0.7	860	100V or 200V	Rc3/4	67	7～40℃	11.5	—

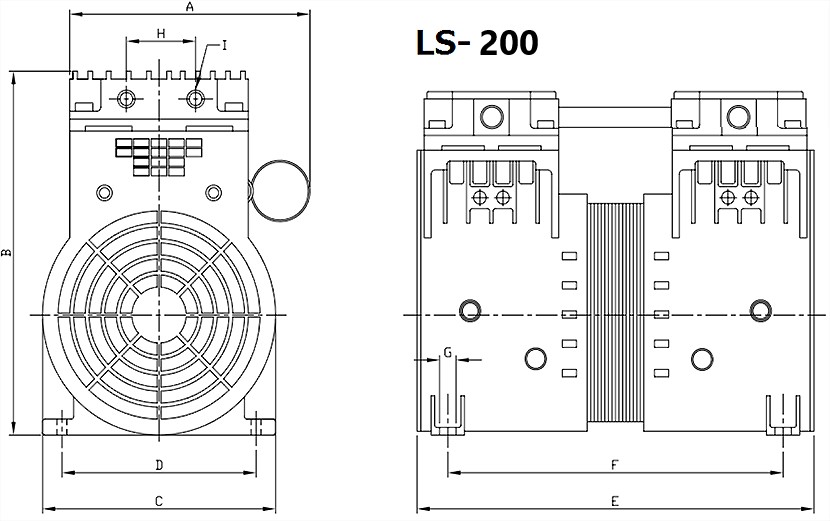

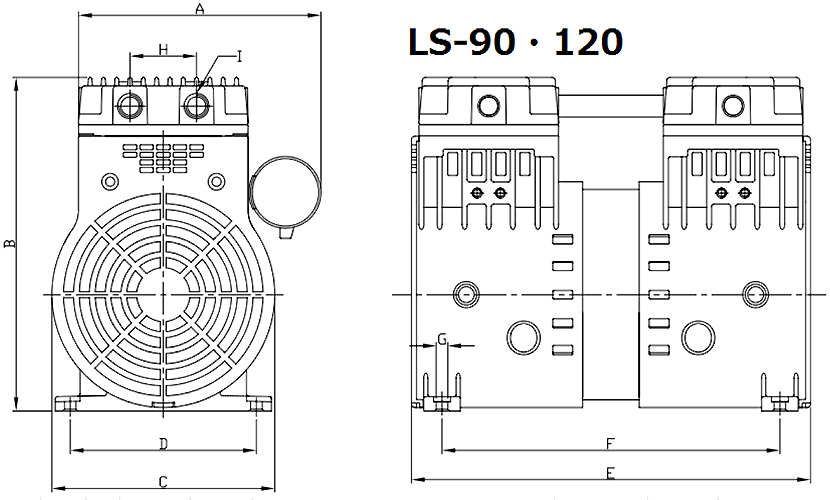

寸法

型式	A	B	C	D	E	F	G	H	I
LS-40	146	198	134	112	181	140.5	7Φ	40	Rc1/4
LS-90	146	198	134	112	240	203.5	7Φ	40	Rc1/4
LS-120	146	198	134	112	240	203.5	7Φ	40	Rc1/4
LS-180	146	240	140	118	275	223.5	7Φ	40	Rc3/8
LS-200	146	242	140	118	275	223.5	7Φ	40	Rc3/8

真空ポンプ・コンプレッサー　LSシリーズ
※端子付き電源ケーブル500m(電源コードなし)、防振ゴム4個、サイレンサ1個付き
※海外取得規格：Rohs UL CE　・サーマルプロテクター内臓
※吸気側にはフィルターの取付を推奨致します。
